Суть такая : есть эталонная картинка с символом, пользователь в поле ввода, рисует свой символ, после чего, программа должна распознать введенный символ и указать процент вероятности.
вот примерно вот как Здесь или тут.
Интерфейс я прикрутил, рисовалку сделал. Но есть одна мне не понятная штука , вот первый шаг алгоритма :

Допустим, у меня есть QPixmap размером 231х231, из него я получаю QImage(что бы можно было получить доступ к пикселам) такого же размера. Но тут встает вопрос..как делить картинку на растры 30х30? В смысле, определить цвет-то то я смогу (для того, что бы узнать, находиться символ в растре или нет) , а вот как поделить и отрисовать пиксельную сетку, при учете, что изображение шириной и высотой 231 будет всего 7 полных квадратов 30х30...
Прикладываю методичку к посту..

Я бы сделал так: берем QPicture размером 240*240 (чтоб на 30 нацело делилось), тогда каждый "пиксель" распознаваемого изображения будет отображаться на таком QPicture участком 8*8, правда? Это 64 реальных пикселя. Ну, и считай, сколько пикселей черного цвета попало в эту область из 64-х возможных. Больше половины - значит в матрицу заносишь 1... Меньше - значит ноль... Ну, или какое другое соотношение возьми, не обязательно 50/50.

На Дельфи программка-то написана из методички

Ну не QPicture ты имел ввиду,а QImage, наверное? Ну хорошо, а как быть с отрисовкой сетки?ну не самой сетки (Её с помощью QBrush::CrossPattern можно отрисовать),а с "квадратиками-пикселями", т.е в каких координатах из отрисовывать(проще говоря - выявить соответствие). ?

Бррр... Мы по-моему с тобой на разных языках говорим... Чего тебе отрисовывать-то надо? Сделал 2 одинаковых изображения, одно (которое означено на первом скриншоте) "Сетка пикселей эталонов символов" нарезал квадратиками 8*8. Что тебе еще отрисовывать?

А, ну да, пиксель изображения с координатами (x, y) принадлежит ячейке - квадратику, связанному с матрицей, как угодно назови, суть от этого не меняется - с индексами [x/8, y/8]

Я понимаю, что начинаю опять тебя злить..Но я пытаюсь разобраться
Под отрисовкой, я имел ввиду сетку пикселей, там же не одинаковое изображение а преобразованное в некую бинарную матрицу, где 0 - это белый квадратик, 1 - черный.
Так вот, имеет оно(сетка пикселей) , такой же размер, что и исходное изображение(эталон).
Берем последовательно квадраты от этого изображения ,стороны которого равны QImage.width()/30.
Проверяем их на наличия черных пикселей и если процент заполнения >= порогу, тогда мы рисуем этот пиксел на изображении Сетка пикселей. Я правильно понимаю?
Но вот как мне соотнести координата квадрата который прошел валидацию и координату того пикселя, который отображать будет этот квадрат?
Или я не так думаю?Может сначала надо построить матрицу, и от матрицы плясать?

В общем, рисует пользователь изображение на QImage. Потом делаешь что угодно, накладываешь сверху сетку, это твои проблемы, как ты реализуешь это, главное - то, что нарисовал пользователь - измениться не должно, QImage неприкасаем!!! А матрица сама строится так:

    // image = это тот самый QImage, в котором картинка, нарисованная пользователем
    int matrix[30][30] = {0};
    const int value = 32; // на выбор, можешь сделать и больше

    for(int i = 0; i < image.width(); i++)
        for(int j = 0; j < image.height(); j++)
            matrix[i / 8][j / 8] += (image.pixel(i, j) == Qt::black) ? 1 : 0;

    for(int i = 0; i < 30; i++)
        for(int j = 0; j < 30; j++)
        {
            matrix[i][j] /= value;
        }

Все, в таблице либо 0 либо 1 в зависимости от того, сколько пикселей попало в соотв. область рисунка... А уже после построения матрицы ее раскладываешь в массив, и так далее.

Ну я вообще говорил про то, что как строить пиксельную сетку из матрицы ?
Умножать индекс элемента на 8, и это будет координата пикселя?
Только вот у меня проблема в том, что цвета какие-то странные дает pixel(int x,int y) у QImage,а точнее, их там более 30 разных возвращает.. Ведь pixel() возвращает QRgb, что есть тайпдеф для unsigned int , и почему-то их там много очень получается. а должно , по-логике , быть 2..
И из-за этого матрица будет вся в нулях.
Рисую-то я вот так

//Ручка.
    //drawPen.setColor(Qt::black);
    //drawPen.setCapStyle(Qt::RoundCap);
    //drawPen.setBrush(Qt::SolidPattern);
    //drawPen.setWidth(17);
    //drawPen.setStyle(Qt::SolidLine);
    //drawPen.setJoinStyle(Qt::RoundJoin);
bool recognizer::eventFilter(QObject *o, QEvent *e)
{
//что бы не наследоваться от Qlabel, и не придумывать свою рисовалку, установил фильтер событий да место рисования (QPixmap в QLabel)
    QMouseEvent me = *(static_cast<QMouseEvent*> (e));
    if (o == ui->inputSymbolFiled)
    {
        if (me.type()== QEvent::MouseButtonPress)
           {
               if(me.button() == Qt::LeftButton)
                {
                   painter->begin(inputSymbolPixmap);
                   painter->setRenderHint(QPainter::HighQualityAntialiasing,true);
                   painter->setPen(drawPen);
                   painter->drawLine(me.pos(),me.pos());
                   painter->end();
                   lastpoint=me.pos();
                   ui->inputSymbolFiled->setPixmap(*inputSymbolPixmap);
                   return true;
                }
           }else
               if (me.type() == QEvent::MouseMove)
               {
                 painter->begin(inputSymbolPixmap);
                 painter->setRenderHint(QPainter::HighQualityAntialiasing,true);
                 painter->setPen(drawPen);
                 painter->drawLine(lastpoint,me.pos());
                 painter->end();
                 lastpoint=me.pos();
                 ui->inputSymbolFiled->setPixmap(*inputSymbolPixmap);
                 return true;
                }
    }
    return QWidget::eventFilter(o,e);
}

Upd : Добавил исходники...

"Эмпирическим".. путем я попытался найти значение для черного цвета..ну, не знаю, насколько это правильно, но вроде нашел - 4278190080 .только вот забавно как он это дело отображает..

Вот код, как я это в модельку все "пихаю." и вывожу ..
:

void recognizer::getEtalonArray(QImage image)
{
//    qDebug() << image.pixel(0,0) << " " << image.pixel(100,100);
    QString str;
    QStringList arrayList;
    int h=image.height();
    int w=image.width();
    int matrix[30][30]={0};
    int value = 32;
    //получим пиксели..
    for(int i=0;i<w;++i)
        for(int j=0;j<h;++j)
            matrix[i/8][j/8]+=(image.pixel(i,j)==4278190080 /*Qt::black*/)? 1 : 0;//определим цвет, 1 если черный, 0 если нет
    for(int i = 0; i < 30; i++)
    {
        for(int j = 0; j < 30; j++)
        {
            matrix[i][j] /= value;//если делиться value -значит прошел проверку на value% наполнения
            cout << matrix[i][j] << " ";
            str.append(QString::number(matrix[i][j])); // число в строку засунем
            etalonArray.push_back(matrix[i][j]);//etalonArray - qVector <int>
        }
        cout << "\n";
        arrayList << str;//строку в стринг лист
        str.clear();
    }
    etalonArrayModel.setStringList(arrayList);//установим стринг лист для модельки..
}

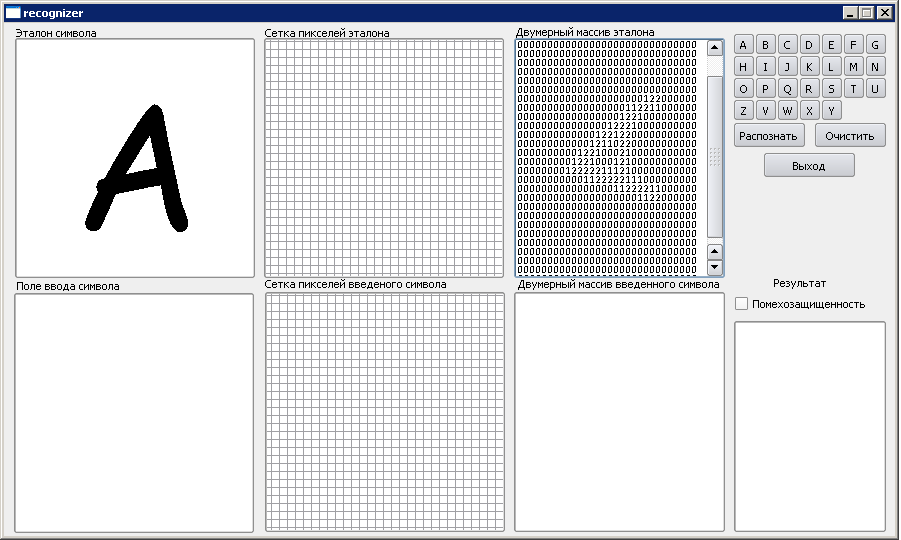

вот что для буквы 'А'

Нажмите для просмотра прикрепленного файла

Т.е повернуто на 90 градусов в лево и 2йка откуда-то берутся

Почему появилась 2ой - понял, из-за

matrix[i/8][j/8]+=(image.pixel(i,j)

, и видимо он проходит по каким-то координатам дважды.. а вот почему перевернуто..

Это я стормозил... Если i это ширина, а j - высота, то должно быть:

    for(int i = 0; i < image.width(); i++)
        for(int j = 0; j < image.height(); j++)
            matrix[j / 8][i / 8] += (image.pixel(i, j) == Qt::black) ? 1 : 0;

, индексы местами попутал... А двойка - потому как 64/32 = 2. Увеличь value до 33, тогда не будет ничего кроме 0 и 1.

хех..Понятно..Спасибо.но вот мой основной вопрос, который снедает меня словно старческий недуг

я правильно понял, про умножение?

Почему ты рассматриваешь только один пиксель? Если тебе надо из матрицы получить изображение в натуральную величину (30*30 пикселей) - то ты знаешь, что надо делать: индекс = координата пикселя. Если же надо из 30*30 получить 240*240, то элементу с индексами [i][j] соответствуют пиксели
(8*i .. 8*i + 7, 8*j .. 8*j + 7)

А почему.. +7, тоесть это какая-то переменная от 0 до 7, я так понимаю?Извини, что достаю уже, но я пытаюсь разобраться,а не в глупую переписывать..

Ну, потому, что если индекс = 0, то у нас пикселы 0 .. 7, index = 1 -> пикселы 8 .. 15, и так далее. То есть, фактически от index*8 до (index+1)*8 - 1. Открой скобки, что получишь?

Хм..ну верно, ага, спасибо!

Так... Прочитал я, как ты прокомментировал код из сообщения №8, и что-то мне кажется, что ты не до конца понимаешь, что там происходит...

Итак, вот тот же фрагмент, но с моими комментариями:

    // почему ты избавляешься от константности - непонятно. У меня наоборот
    // выработалась привычка: все, что только можно объявлять со спецификатором const
    const int value = 33;

    for(int i=0;i<w;++i)
        for(int j=0;j<h;++j)
            // проверяем каждый пиксель на черный цвет, и если да, то добавляем
            // к ячейке матрицы, к которой принадлежит этот пиксель, единицу. Другими
	    // словами - здесь идет подсчет черных пикселей в каждой из областей 8*8
            matrix[j/8][i/8]+=(image.pixel(i, j) == QColor(Qt::black).rgb())? 1 : 0;
    for(int i = 0; i < 30; i++)
    {
        for(int j = 0; j < 30; j++)
        {
            // А теперь, устанавливаем ячейку в 0, если черных пикселов в соотв. области
            // было найдено меньше, чем задано в value, иначе устанавливаем в 1
            // Эту строку (с делением) можно заменить на:
            // matrix[i][j] = (matrix[i][j] > value) ? 1 : 0;
            // или, что одно и то же:
            // if(matrix[i][j] > value) matrix[i][j] = 1; else matrix[i][j] = 0;
            matrix[i][j] /= value;
            cout << matrix[i][j] << " ";
            str.append(QString::number(matrix[i][j])); // число в строку
            etalonArray.push_back(matrix[i][j]); // etalonArray - qVector <int>
        }
        arrayList << str;
        str.clear();
    }

Обрати внимание, как проверяется цвет. Лучше не завязываться на "магические числа"...

Ну единственное что было не понятно, так это почему цвет не определялся, не думал, что так можно преобразовать. Спасибо...А про деление было очевидно, комментарий просто не так записал. Дописал распознавание, забавно..
