> Система линз
Pon
сообщение 10.03.2006 23:38
Сообщение #1


Гость






Помогите решить: Оптическая система состоит из двух линз: собирающей и рассеивающей, главные оптические оси параллельны, но ось собирающей на 1см. выше оси рассеивающей.Узкий пучек света, направленый на систему параллельно главным оптическим осям, со стороны собирающей линзы, фокусируется в точке А расположенной в 10см. от рассеивающей линзы, выше гл. оптической оси собирающей линзы.
1)Найти расстояние между линзами
2)Найти расстояние от точки А до гл. оптической оси собирающей линзы.Фокусное расстояние собирающей линзы 40см., рассеивающей -40см.

^
| 10см.
| |<---------------->
| |
| | A
| | *
| |
| |
|______________________________|___________________________________________
| | | h=1см.
| ____|____________________________________________ |
| |
| |
| |
| |
|
|
^
 К началу страницы
+ Ответить
Lapp
сообщение 12.03.2006 15:07
Сообщение #2


Уникум
*******

Группа: Модераторы
Сообщений: 6 823
Пол: Мужской
Реальное имя: Лопáрь (Андрей)

Репутация: -  159  +

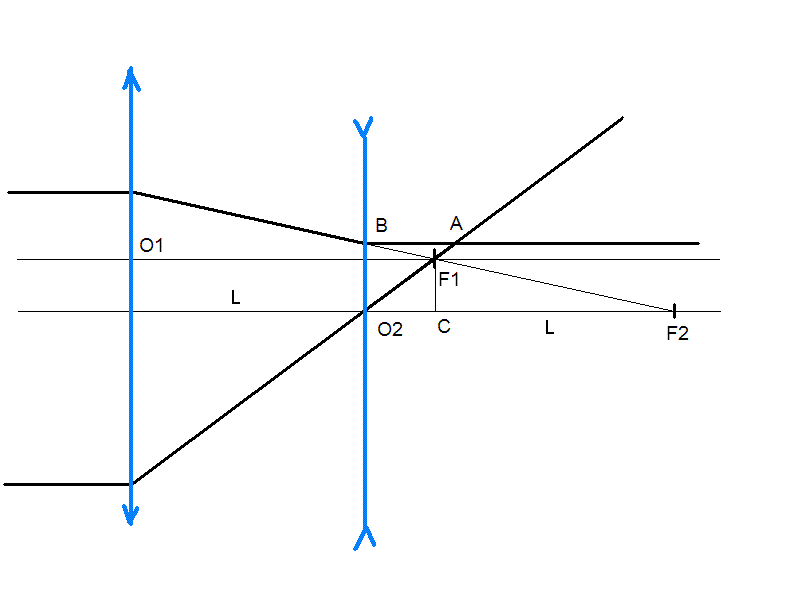

Как обычно при решении подобных задач нужно проследить ход двух лучей до их пересечения. Все лучи данного пучка собрались бы в F1 в отсутствие второй линзы. Первый луч выбираем так, чтобы его продолжение прошло бы еще и через F2. Тогда после прохождения второй линзы он пойдет параллельно ГОО. Второй луч выбираем такой, который проходит через центр второй линзы - он не преломится линзой. Далее замечаем, что треугольники C F1 F2 и O2 B F2 подобны, и находим, что O2B=40/L. Также O2C=40-L. Теперь замечаем подобие треугольников O2 B A и F1 C O2. Из этого получаем O2C*O2B=10. Подставив сюда полученные выше значения через L, получаем уравнение относительно L.


Эскизы прикрепленных изображений
Прикрепленное изображение

--------------------
я - ветер, я северный холодный ветер
я час расставанья, я год возвращенья домой
 Оффлайн  Профиль  PM
 К началу страницы
+ Ответить
Pon
сообщение 12.03.2006 21:16
Сообщение #3


Гость






Thanks LAPP!!!
