Занимательная графика Опции

[BlackShadow]

В этой теме приведены исходники, отрисовывающие следующие фигуры:

1. "Архимедова спираль" (ниже в этом же сообщении)


2.
   Исходник для Турбо Паскаля (процедуры)
   Исходник для Турбо Паскаля (ООП)
   Отрисовка только прямыми линиями


3.
   Исходник для FPC


4.


5.


6.


7.
   Фрактальные деревья


8. "Фигуры Лиссажу"
9. Пример RGB графики в режиме 13h

Архимедова спираль

Параметрическое представление спирали: x = r cos t , y = r sin t, r = t/2

Если количество витков = n, то T пробегает от 0 до n*2*pi. r растёт от 0 до R_max (данный внешний радиус), и пропорционален T. Тогда r = T/(n*2*pi)*R_max.

Uses Graph, Crt;

Const
  r_max = 200;
  n = 7;
Var
  gr, gm: Integer;
  i, k: Integer;
  ZeroX, ZeroY: Integer;
  x, y, r, t: Double;

begin
  gr := Detect;

  InitGraph(gr, gm, '');
  k := n * 140;

  ZeroX := Round(GetMaxX/2);
  ZeroY := Round(GetMaxY/2);
  {MoveTo(ZeroX, ZeroY);}
  For i := 1 To k Do
    Begin
      T := (n * 2 * Pi) * i / k;
      r := T / (n * 2 * Pi) * r_max;
      x := r * Cos(T);
      y := r * Sin(T);
      PutPixel(ZeroX + Round(x), ZeroY - Round(y), White)
    End;
  ReadKey;
  CloseGraph;
end.

[Romtek]

program Uzor;
Uses Graph, CRT;

Const
   m = 0.1;
   Max = 20;

type
   TPoint = record
     x,y: integer;
   end;

   TPolygon = Array [0..10] of TPoint;
Var
   Length,
   x0,y0   : word; { центр экрана, точка отсчёта }

procedure InitGr;
var gd,gm: integer;
begin
     gd := Detect;
     InitGraph (gd, gm, '..\bgi');
     if Graphresult <> 0 then
        Halt;
end;

{ Вращение объекта вокруг своей оси на Angle радиан}
procedure Rotate2D( var P: TPolygon; Angle: single);
var
   _cos,_sin: single;
   k: word;
   xx,yy: integer;
begin
     _cos := cos (Angle);
     _sin := sin (Angle);
     for k := 1 to P[0].x do
     with P[k] do
     begin
          xx := round (x * _cos + y * _sin);
          yy := round (y * _cos - x * _sin);
          { перевод в экранные координаты }
          x := x0 + xx;
          y := y0 - yy;
     end;
end;

{ построение фигуры }
procedure PlotFigure (P: TPolygon);
var
   k: word;
begin
     { установка позиции граф. курсора на 1-ю точку }
     MoveTo (P[1].X, P[1].Y);

     for k := 2 to P[0].X do
         { отрисовка линий от граф. курсора до точки }
         LineTo (P[k].X, P[k].Y);

     { отрисовка замыкающей линии }
     LineTo (P[1].X, P[1].Y);
end;

procedure PlotSquare (Length: word; phi: single);
var
   Polygon : TPolygon;

begin
     { так зададим кол-во сторон полигона  }
     Polygon[0].X := 4;

     { инициализация координат, относительно x0 и y0 }
     Polygon[1].X := -Length div 2;
     Polygon[1].Y := -Polygon[1].X;

     Polygon[2].X := Polygon[1].X + length;
     Polygon[2].Y := Polygon[1].Y;

     Polygon[3].X := Polygon[2].X;
     Polygon[3].Y := Polygon[1].Y - length;

     Polygon[4].X := Polygon[1].X;
     Polygon[4].Y := Polygon[3].Y;

     Rotate2D (Polygon, phi);
     PlotFigure (Polygon);
end;

var
   i: word;
   Coeff    : single;
   Alpha,
   Beta    : single;

begin
     Alpha  := Arctan (m / (1.0 - m));
     Beta   := 0.0;

     InitGr;

     x0 := GetMaxX div 2;
     y0 := GetMaxY div 2;

     { Длина стороны квадрата размером в полэкрана }
     Length := y0;

     { коэффициент уменьшения стороны квадрата }
     Coeff := M / sin (Alpha);

     for i := 1 to Max do
     begin
          { построить квадрат со стороной Length и поворотом Beta }
          PlotSquare (Length, Beta);

          { увеличить величину поворота на угол Alpha }
          Beta := Beta + Alpha;
          Length := round (Length * Coeff);
     end;

     repeat until keypressed;
     CloseGraph;
end.

Скачать исходник:  source.pas ( 2.53 килобайт ) Кол-во скачиваний: 1993

[Romtek]

Это код для FPC:

program Uzor;
Uses Windows, WinCRT,
     Graph;

Const
   m = 0.1;
   Max = 20;

type
   TPolygon = record
      Pol: Array [0..10] of PointType;
      Size: word;
   end;

Var
   Length,
   Color,
   x0,y0   : word;

procedure InitGr;
var gd,gm: smallint;
begin
     gd := Detect;
     InitGraph (gd, gm, '..\bgi');
     if Graphresult <> 0 then
        Halt;
end;

procedure Rotate2D( var P: TPolygon; Angle: single);
var
   _cos,_sin: single;
   k: word;
   xx,yy: integer;
begin
     _cos := cos (Angle);
     _sin := sin (Angle);
     for k := 0 to P.Size - 1 do
     with P.Pol[k] do
     begin
          xx := round (x * _cos + y * _sin);
          yy := round (y * _cos - x * _sin);
          x := x0 + xx;
          y := y0 - yy;
     end;
end;

procedure PlotFigure (P: TPolygon);
var
   k: word;
begin
     inc (Color);
     SetColor (Color);

     with P.Pol[0] do MoveTo (X, Y);

     for k := 1 to P.Size - 1 do
     with P.Pol[k] do LineTo (X, Y);

     with P.Pol[0] do LineTo (X, Y);

     FillPoly (P.Size, P.Pol);
end;

procedure PlotSquare (Length: word; phi: single);
var
   Polygon : TPolygon;

begin
     with Polygon do
     begin
          Size := 4;

          Pol[0].X := -Length div 2;
          Pol[0].Y := -Pol[0].X;

          Pol[1].X := Pol[0].X + length;
          Pol[1].Y := Pol[0].Y;

          Pol[2].X := Pol[1].X;
          Pol[2].Y := Pol[0].Y - length;

          Pol[3].X := Pol[0].X;
          Pol[3].Y := Pol[2].Y;
     end;

     Rotate2D (Polygon, phi);
     PlotFigure (Polygon);
end;

var
   i: word;
   Coeff    : single;
   Alpha,
   Beta    : single;

begin
     Alpha  := Arctan (m / (1.0 - m));
     Beta   := 0.0;

     ShowWindow (GetActiveWindow, 0);
     InitGr;

     Color := GetMaxColor div 4;

     x0 := GetMaxX div 2;
     y0 := GetMaxY div 2;

     Length := y0;
     Coeff := M / sin (Alpha);

     for i := 1 to Max do
     begin
          PlotSquare (Length, Beta);
          Beta += Alpha;
          Length := round (Length * Coeff);
     end;

     repeat until keypressed;
     CloseGraph;
end.

Скачать исходник:  source.pas ( 2.13 килобайт ) Кол-во скачиваний: 1534

[volvo]

Можно задавать разное количество вершин и коэффициент...

{$N+}

Uses Graph;

Type
  TPoint =
    Record
      X, Y: Integer;
    End;

  PArrPoint = ^arrPoint;
  arrPoint =
    Array[1 .. maxInt Div SizeOf(TPoint)] Of TPoint;

  TFigure =
    Object
      nPoints: Byte;
      arr: PArrPoint;

      p: Integer;
      a: Double;

      Constructor Init(np: Integer;
        pVal: Integer; aVal: Double);
      Destructor Done;
      Procedure Run;

    Private
      Procedure InitPoints;

      Function Recalc: Boolean;
      Procedure Draw;
    End;

Constructor TFigure.Init(np: Integer;
            pVal: Integer; aVal: Double);
  Begin
    nPoints := np;
    a := aVal; p := pVal;
    GetMem(arr, nPoints * SizeOf(TPoint));

    InitPoints
  End;

Destructor TFigure.Done;
  Begin
    FreeMem(arr, nPoints * SizeOf(TPoint));
  End;

Procedure TFigure.InitPoints;

  Const
    RadToGrad = (180 / Pi);

  Procedure GetPoint(Var P: TPoint;
            Len: Integer; phi: Integer);
    Var fPhi: Double;
    Begin
      fPhi := phi / RadToGrad;
      P.X := (GetMaXX div 2) + Trunc(Len * Sin(fPhi));
      P.Y := (GetMaxY div 2) - Trunc(Len * Cos(fPhi));
    End;

  Var
    i, Len, phi: Integer;
    x: Double;
  Begin
    phi := 360 div nPoints;
    x := Cos(phi / RadToGrad);
    Len := Trunc(p / Sqrt(2* (1 - x)));

    For i := 1 To nPoints Do
      GetPoint(arr^[i], Len, Pred(i) * phi);
  End;

Function TFigure.Recalc: Boolean;
  Var
    T: PArrPoint;
    i, next: Integer;
  Begin
    GetMem(T, nPoints * SizeOf(TPoint));
    For i := 1 To nPoints Do
      Begin
        If i = nPoints Then next := 1 Else next := Succ(i);

        T^[i].x := Trunc((arr^[i].x + a*arr^[next].x) / (1 + a));
        T^[i].y := Trunc((arr^[i].y + a*arr^[next].y) / (1 + a));
      End;
    Recalc := (T^[1].x <> arr^[1].x);

    Move(T^, arr^, nPoints * SizeOf(TPoint));
    FreeMem(T, nPoints * SizeOf(TPoint))
  End;

Procedure TFigure.Draw;

  Procedure DrawLine( p1, p2: TPoint );
    Begin
      Line( p1.X, p1.Y, p2.X, p2.Y )
    End;

  Var
    i, next: Integer;
  Begin
    For i := 1 To nPoints Do
      Begin
        next := Succ(i);
        If i = nPoints Then next := 1;
        DrawLine( arr^[i], arr^[next] );
      End;
  End;


Procedure TFigure.Run;
  Begin
    Repeat
      Draw
    Until not ReCalc;
    ReadLn
  End;


Var
  f: TFigure;

  grDriver, grMode, ErrCode: Integer;
Begin
  grDriver := Detect;
  InitGraph(grDriver, grMode, '');
  ErrCode := GraphResult;
  If ErrCode <> grOk Then
    Begin
      WriteLn('Graphic Error: ', GraphErrorMsg(ErrCode));
      Halt(100)
    End;

  { 7 вершин, длина каждой стороны = 140, коэффициент = 0.05 }
  f.Init( 7, 140, 0.05 );
  f.Run;
  f.Done;

  CloseGraph;
End.

Скачать исходник:  poly.pas ( 2.75 килобайт ) Кол-во скачиваний: 1462

[Altair]

Код

Uses crt,graph;
const
a=1.3; b=-1.3; c=-13; k1=2.1; k2=1;
x0=320; y0=240;
Var Gd,gm,sign:Integer;
x,y,old:real; i:longint;

begin
gd:=detect; initgraph(gd,gm,'');
x:=0; y:=0;
repeat
 PutPixel(Round(x0+k1*x),Round(y0+k2*y), (i mod 6)+9);
 if x<0 then sign:=-1 else sign:=1;
 old:=y;
 y:=a-x;
 x:=old-sign*sqrt(abs(b*x-c));
 inc(i);
until keypressed;
closegraph;
end.

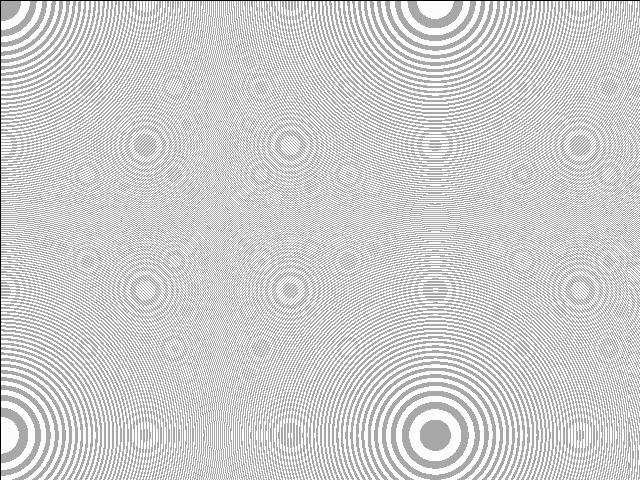

[Altair]

Код

Uses crt, graph;
var
k:real;
gd,gm:Integer;
x,y,z:Longint;
Begin
gd:=detect; {gm:=VgaHi;} InitGraph(Gm,GD,'');
randomize;
k:=0.00000;
repeat
 for x:=1 to  getMaxX do
  for y:=1 to GetMaxY do
  begin
   If keypressed then halt;
   z:=sqr(x)+Sqr(y);{ 10+random(5);}
   If odd(trunc(z*k)) then putpixel(x,y,15) else  putpixel(x,y,7);
  end;
  k:=k+0.1;
until keypressed;
CloseGraph;
end.

[SHnur]

Програма, выводит на экран узор как в 1-ой программе выложенной здесь, но другим способом :

uses graph, crt;
var i , j , x :integer;
   graphdriver , GraphMode :integer;
   ch :boolean;
   col1 , col2 : integer;
begin
   GraphDriver := VGA;
   GraphMode := VGAHI;
   InitGraph(graphDriver,GraphMode,'e:\alexiv~1');
   COL1 := black;
   col2 := blue;

   ch := true;
   for j := 1 to 2 do begin
      if j = 1 then x := 0
      else x := 479;
      for i := 0 to 639 do begin
         line(319,239,i,x);
         ch := not(ch);
         case ch of
            true : setcolor(col1);
            false : setcolor(col2);
         end;
      end;
   end;

   for j := 1 to 2 do begin
      if j = 1 then x := 0
      else x := 639;
      for i := 0 to 479 do begin
         line(319,239,x,i);
         ch := not(ch);
         case ch of
            true : setcolor(col1);
            false : setcolor(col2);
         end;
      end;
   end;

   readkey;
 closegraph;
end.

А самое интересное в нём - это то, если вы заметили, что он рисуется исключительно прямыми линиями.

Скачать исходник:  source.pas ( 916 байт ) Кол-во скачиваний: 1323

[SHnur]

Вот небольшой код, рисующий так называемые "фигуры Лиссажу".
Можно побаловаться с коэфицентами: a1, a2, b1, b2, c1, c2...

program parametr;
uses graph , crt;
const a1 = 200; b1 = 1; c1 = 50;
      a2 = 200; b2 = 16;  c2 = 50;
var graphdriver , GraphMode :integer;
    i : integer;
    t , x ,y , x1 ,y1 , step:real;
begin
   GraphDriver := VGA;
   GraphMode := VGAHI;
   InitGraph(graphDriver,GraphMode,'x:\mypasc~1\IVSEM~1\');

   setviewport(320,240,639,479,clipoff);
   step := 0.0001;
   t:= step;

   moveto(round(a1 * sin((b1*t+c1))),round(a2 * cos((b2*t+c2))));
   t := 0;
   repeat
      t := t + step;
      x := a1 * sin((b1*t+c1));
      y := a2 * cos((b2*t+c2));
      delay(100);
      lineto(round(x),round(y));
   until (t >= 10) or keypressed;
   readln;
   closegraph;
end.

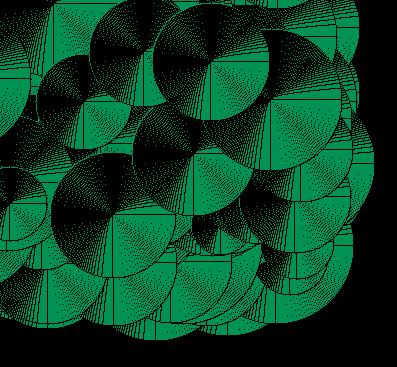

[xds]

program Circles;

uses
  Crt, Graph;

const
  grDriver: Integer = VGA;
  grMode: Integer = VGAHI;

var
  x, y, r: Integer;

begin
  Randomize;
  InitGraph(grDriver, grMode, '');
  repeat
    x := Random(640);
    y := Random(480);
    for r := 0 to 30 + Random(50) do
      begin
        SetColor(2);
        Circle(x, y, r);
        SetColor(0);
        Circle(x + 1, y + 1, r);
      end;
  until KeyPressed;
  ReadKey;
  CloseGraph;
end.

[Dark]

Очень интересный и красивый пример RGB графики на Паскале в режиме 13h.

Uses Crt;

CONST VGA=$a000;

Var Pall,Pall2 : Array[0..255,1..3] of Byte;

{--------------------------------------------------------------------------}
Procedure SetMCGA;  { This procedure gets you into 320x200x256 mode. }
BEGIN
  asm
     mov        ax,0013h
     int        10h
  end;
END;


{--------------------------------------------------------------------------}
Procedure SetText;  { This procedure returns you to text mode.  }
BEGIN
  asm
     mov        ax,0003h
     int        10h
  end;
END;


{--------------------------------------------------------------------------}
procedure WaitRetrace; assembler;

label
  l1, l2;
asm
    mov dx,3DAh
l1:
    in al,dx
    and al,08h
    jnz l1
l2:
    in al,dx
    and al,08h
    jz  l2
end;


{--------------------------------------------------------------------------}
Procedure GetPal(ColorNo : Byte; Var R,G,B : Byte);
Begin
   Port[$3c7] := ColorNo;
   R := Port[$3c9];
   G := Port[$3c9];
   B := Port[$3c9];
End;


{--------------------------------------------------------------------------}
Procedure Pal(ColorNo : Byte; R,G,B : Byte);
Begin
   Port[$3c8] := ColorNo;
   Port[$3c9] := R;
   Port[$3c9] := G;
   Port[$3c9] := B;
End;


{--------------------------------------------------------------------------}
Procedure Putpixel (X,Y : Integer; Col : Byte);
BEGIN
  Mem [VGA:X+(Y*320)]:=Col;
END;


{--------------------------------------------------------------------------}
Procedure line(a,b,c,d,col:integer);
   Function sgn(a:real):integer;
   BEGIN
        if a>0 then sgn:=+1;
        if a<0 then sgn:=-1;
        if a=0 then sgn:=0;
   END;
var u,s,v,d1x,d1y,d2x,d2y,m,n:real;
    i:integer;
BEGIN
     u:= c - a;
     v:= d - b;
     d1x:= SGN(u);
     d1y:= SGN(v);
     d2x:= SGN(u);
     d2y:= 0;
     m:= ABS(u);
     n := ABS(v);
     IF NOT (M>N) then
     BEGIN
          d2x := 0;
          d2y := SGN(v);
          m := ABS(v);
          n := ABS(u);
     END;
     s := INT(m / 2);
     FOR i := 0 TO round(m) DO
     BEGIN
          putpixel(a,b,col);
          s := s + n;
          IF not (s<m) THEN
          BEGIN
               s := s - m;
               a:= a +round(d1x);
               b := b + round(d1y);
          END
          ELSE
          BEGIN
               a := a + round(d2x);
               b := b + round(d2y);
          END;
     END;
END;


{--------------------------------------------------------------------------}
Procedure PalPlay;
Var Tmp : Array[1..3] of Byte;
  { This is used as a "temporary color" in our pallette }
    loop1 : Integer;
BEGIN
   Move(Pall[200],Tmp,3);
     { This copies color 200 from our virtual pallette to the Tmp variable }
   Move(Pall[0],Pall[1],200*3);
     { This moves the entire virtual pallette up one color }
   Move(Tmp,Pall[0],3);
     { This copies the Tmp variable to the bottom of the virtual pallette }
   WaitRetrace;
   For loop1:=1 to 255 do
     pal (loop1,pall[loop1,1],pall[loop1,2],pall[loop1,3]);
END;


{--------------------------------------------------------------------------}
Procedure SetUpScreen;
Var Loop : Integer;
BEGIN
   FillChar(Pall,SizeOf(Pall),0);
       { Clear the entire PALL variable to zero. }
   For Loop := 0 to 200 do BEGIN
      Pall[Loop,1] := Loop mod 64;
   END;
       { This sets colors 0 to 200 in the PALL variable to values between
         0 to 63. the MOD function gives you the remainder of a division,
         ie. 105 mod 10 = 5 }

   For Loop := 1 to 320 do BEGIN
      Line(319,199,320-Loop,0,(Loop Mod 199)+1);
      Line(0,0,Loop,199,(Loop Mod 199)+1);
       { These two lines start drawing lines from the left and the right
         hand sides of the screen, using colors 1 to 199. Look at these
         two lines and understand them. }
      PalPlay;
        { This calls the PalPlay procedure }
   END;
END;


{--------------------------------------------------------------------------}
Procedure GrabPallette;
VAR loop1:integer;
BEGIN
  For loop1:=0 to 255 do
    Getpal (loop1,pall2[loop1,1],pall2[loop1,2],pall2[loop1,3]);
END;



{--------------------------------------------------------------------------}
Procedure Blackout;
  { This procedure blackens the screen by setting the pallette values of
    all the colors to zero. }
VAR loop1:integer;
BEGIN
  WaitRetrace;
  For loop1:=0 to 255 do
    Pal (loop1,0,0,0);
END;


{--------------------------------------------------------------------------}
Procedure HiddenScreenSetup;
VAR loop1,loop2:integer;
BEGIN
  For loop1:=0 to 319 do
    For loop2:=0 to 199 do
      PutPixel (loop1,loop2,Random (256));
END;


{--------------------------------------------------------------------------}
Procedure Fadeup;
VAR loop1,loop2:integer;
    Tmp : Array [1..3] of byte;
      { This is temporary storage for the values of a color }
BEGIN
  For loop1:=1 to 64 do BEGIN
      { A color value for Red, green or blue is 0 to 63, so this loop only
        need be executed a maximum of 64 times }
    WaitRetrace;
    For loop2:=0 to 255 do BEGIN
      Getpal (loop2,Tmp[1],Tmp[2],Tmp[3]);
      If Tmp[1]<Pall2[loop2,1] then inc (Tmp[1]);
      If Tmp[2]<Pall2[loop2,2] then inc (Tmp[2]);
      If Tmp[3]<Pall2[loop2,3] then inc (Tmp[3]);
        { If the Red, Green or Blue values of color loop2 are less then they
          should be, increase them by one. }
      Pal (loop2,Tmp[1],Tmp[2],Tmp[3]);
        { Set the new, altered pallette color. }
    END;
  END;
END;


{--------------------------------------------------------------------------}
Procedure FadeDown;
VAR loop1,loop2:integer;
    Tmp : Array [1..3] of byte;
      { This is temporary storage for the values of a color }
BEGIN
  For loop1:=1 to 64 do BEGIN
    WaitRetrace;
    For loop2:=0 to 255 do BEGIN
      Getpal (loop2,Tmp[1],Tmp[2],Tmp[3]);
      If Tmp[1]>0 then dec (Tmp[1]);
      If Tmp[2]>0 then dec (Tmp[2]);
      If Tmp[3]>0 then dec (Tmp[3]);
        { If the Red, Green or Blue values of color loop2 are not yet zero,
          then, decrease them by one. }
      Pal (loop2,Tmp[1],Tmp[2],Tmp[3]);
        { Set the new, altered pallette color. }
    END;
  END;
END;


{--------------------------------------------------------------------------}
Procedure RestorePallette;
VAR loop1:integer;
BEGIN
  WaitRetrace;
  For loop1:=0 to 255 do
    pal (loop1,Pall2[loop1,1],Pall2[loop1,2],Pall2[loop1,3]);
END;


BEGIN
  SetMCGA;
  GrabPallette;
  SetUpScreen;
  repeat
     PalPlay;
       { Call the PalPlay procedure repeatedly until a key is pressed. }
  Until Keypressed;
  RestorePallette;
  SetText;
END.

Скачать исходник:  graph_13.pas ( 6.65 килобайт ) Кол-во скачиваний: 1543

[volvo]

Фрактальные деревья

Uses Graph, CRT;
Procedure Tree(x, y: Integer; a: Real; l:integer);
Var
  x1, y1: Integer;
  p, s, i : Integer;
  a1    : Real;
Begin

  If l<8 Then exit;

  x1 := Round(x + l*cos(a));
  y1 := Round(y + l*sin(a));

  If l > 100 Then p:=100 Else p:=l;
  If p < 40 Then Begin
    { Генерировать листья }
    If Random > 0.5 Then SetColor(10) Else SetColor(2);   { или 4, 14 }
    For i:=0 To 3 Do Line(x+i, y, x1, y1)
  End
  Else Begin
    { Генерировать ветки }
    Setcolor(6);
    For i:=0 To (p div 6) Do Line(x+i-(p div 12), y, x1, y1);
  End;

  { Следующие ветки }
  For i:=0 To 9-Random(9) Do Begin
    s := Random(l-l div 6) + (l div 6);
    a1:= a + 1.6*(0.5-Random); { Угол наклона веток }
    x1:= Round(x + s*cos(a));
    y1:= Round(y + s*sin(a));
    Tree(x1, y1, a1, p-5-Random(30));
    { Чем меньше вычтем, тем пышнее будет дерево }
  End;
End;

Var
  gd, gm: Integer;
Begin
  Randomize;
  gd:=Detect;
  InitGraph(gd, gm, '');
  Tree(320, 480, 3*pi/2, 200);
  ReadKey;
  CloseGraph;
End.

Скачать исходник:  fractree.pas ( 1.11 килобайт ) Кол-во скачиваний: 2130

[klem4]

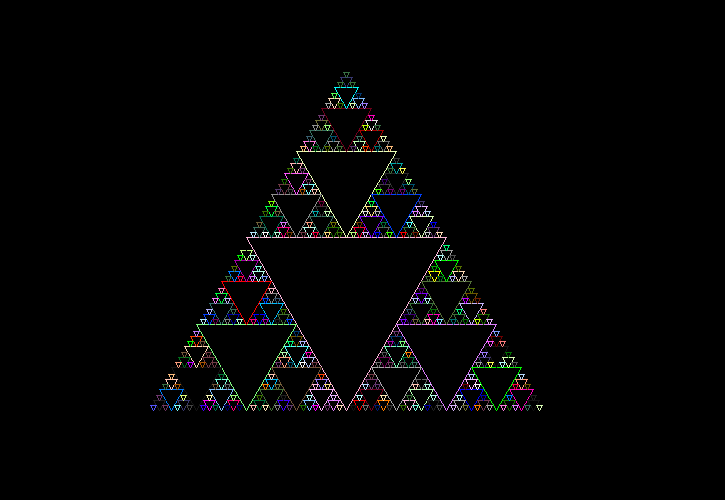

Еще немного рекурсии Салфетка Серпинского:

uses crt, graph;

var
  gd, gm: Integer;

procedure DrawTriangle(const bottomX, bottomY, size: Word);
var
  height: Word;
begin
  height := round(size * sqrt(3)) div 2;

  SetColor(Random(150) + 1);

  Line(bottomX, bottomY, bottomX - size div 2, bottomY - height);
  Line(bottomX, bottomY, bottomX + size div 2, bottomY - height);
  Line(bottomX - size div 2, bottomY - height, bottomX + size div 2, bottomY - height);

  delay(30);

end;

procedure Serpinsky(bottomX, bottomY, size, deep: Word);
var
  height: Word;
begin
  if deep > 0 then begin
    height := round(size * sqrt(3)) div 2;
    DrawTriangle(bottomX, bottomY, size);
    Serpinsky(bottomX - size div 2, bottomY, size div 2, deep - 1);
    Serpinsky(bottomX + size div 2, bottomY, size div 2, deep - 1);
    Serpinsky(bottomX, bottomY - height, size div 2, deep - 1);
  end;
end;

begin
  gd := Detect;
  InitGraph(gd, gm, '');

  Randomize;

  Serpinsky(GetMaxX div 2, GetMaxY div 2 + 150, 200, 6);

  readkey;
  CloseGraph;
end.

Сообщение отредактировано: klem4 - 21.10.2007 20:31

[volvo]

Его же (в смысле, Серпинского) Ковер:

Uses CRT, Graph;
Var
   gd, gm: Integer;

procedure serp(x1, y1, x2, y2: real; n: integer);
var
  x1n, y1n, x2n, y2n: real;
begin
  if n > 0 then begin
    x1n:= 2*x1/3+x2 / 3;
    x2n:= x1/3+2*x2 / 3;
    y1n:= 2*y1/3+y2 / 3;
    y2n:= y1/3+2*y2 / 3;
    rectangle(round(x1n),round(y1n),round(x2n),round(y2n));
    serp(x1, y1, x1n, y1n, n-1);
    serp(x1n, y1, x2n, y1n, n-1);
    serp(x2n, y1, x2, y1n, n-1);
    serp(x1, y1n, x1n, y2n, n-1);
    serp(x2n, y1n, x2, y2n, n-1);
    serp(x1, y2n, x1n, y2, n-1);
    serp(x1n, y2n, x2n, y2, n-1);
    serp(x2n, y2n, x2, y2, n-1);
  end;
end;

Begin
  gd := detect;
  InitGraph(gd, gm, '');
  rectangle(20, 20, 460, 460);
  Serp(20, 20, 460, 460, 4);
  ReadLn;
  CloseGraph;
End.

Выглядит вот так:

[TarasBer]

Красивая анимация. Смысл прост: рисуется ломаная. Каждая вершина движется прямолинейно, отражаясь от стен. Ломаная всё время рисуется заново поверх старой.

Код

program Lines;

uses
  Graph, CRT;

const
  CountPoints = 30;
  CountColors = 5;
  Colors: array [0 .. CountColors - 1] of byte = (4, 2, 6, 14, 15);

var
  i: integer;

  GrDev, GrMode: integer;

  X, Y: array [0 .. CountPoints - 1] of integer;
  dx, dy: array [0 .. CountPoints - 1] of integer;
  Col: array [0 .. CountPoints - 1] of byte;
begin

  Randomize;

  GrDev := VGA;
  GrMode := VGAHi;
  InitGraph(GrDev, GrMode, '');

  for i := 0 to CountPoints - 1 do begin
    X[i] := random(GetMaxX);
    Y[i] := random(GetMaxY);

    dx[i] := random(7) - 3;
    dy[i] := random(7) - 3;

    Col[i] := Colors[random(CountColors)];
  end;

  while KeyPressed do
    ReadKey;

  repeat
    for i := 0 to CountPoints - 1 do begin
      SetColor(Col[i]);
      Line(X[i], Y[i],
        X[(i + 1) mod CountPoints], Y[(i + 1) mod CountPoints]);

      X[i] := X[i] + dx[i];
      Y[i] := Y[i] + dy[i];

      if (X[i] < 0) or (X[i] >= GetMaxX) then
        dx[i] := -dx[i];
      if (Y[i] < 0) or (Y[i] >= GetMaxY) then
        dy[i] := -dy[i];
    end;
  until KeyPressed;

  CloseGraph;

end.

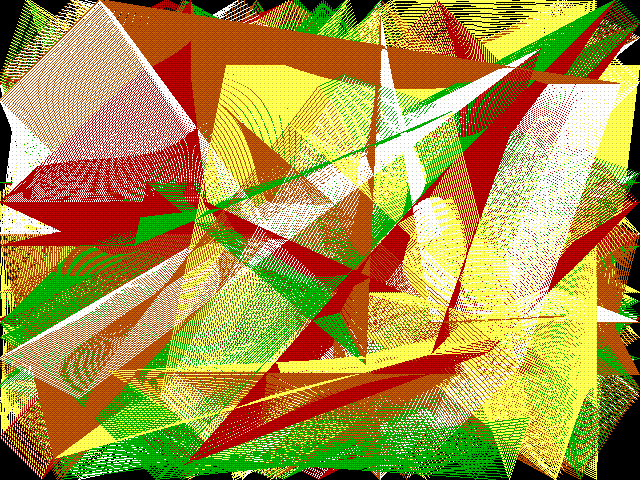

Картинка:
