Товарищи, нужна некоторая помощь по электроники от тех, кто через это проходил (всмысле занимался этим)
А именно.
Какие-нибудь ссылки на _толковое_ объяснение принципов работы цифровой техники:

Ключи на биполярных транзисторах.
Ключи на МДП транзисторах
Переключатели тока
Диодная логика
Диодно-транзисторная логика (ДТЛ)
Транзисторно-транзисторная логика (ТТЛ)
ИИЛ
Транзисторная логика на МДП транзисторах
Триггеры (RS,RST,D,T,JK)


И по аналоговым устройстам:

Усилительные каскады на бип. транз.
Диф. усилитель
Операционный усилитель
Инвертир. усилитель
Преобразователь ток- напряжение
Инвертирующий сумматор
Интегратор
Мультивибратор


Пока из всего рунета я нашел только кучу рекламы о продажи этих устройств и материал на википедии и вот здесь:
http://www.sibsutis.ru/~mavr/contCU.htm

Что меня не устраивает в материалах:
не очень наглядное описание процессов. (чаще идет сплошной текст и одна убогая картинка и черт голову сломит разбираться где там какой переход открыт а какой закрыт).
Т.е. мне нужен материал "Почему так работает", с довольно хорошим объяснением. А в большинстве мест приводятся просто как факты - это ИЛИ элемент , это .....

[xds]

Читай Хоровица и Хилла ("Искусство схемотехники", почти что Кнут, только ещё и я почитываю ).

Том 1 (обязательно - тут всё самое-самое)
Том 2

Можешь поискать в продаже новое издание (в жёлтой обложке) - обойдётся рублей в 500.

Так, "до кучи": Analog Computer Basics

Сообщение отредактировано: xds - 15.01.2007 4:23

[Altair]

Тогда сюда и вопросы.

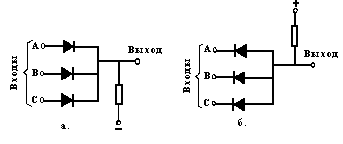

Допустим есть 2 схемы на диодах:
Элемент "ИЛИ" и элемент "И"
(схема очень упрощенная но все таки)
И есть ключ на биполярном транзисторе. ("НЕ")
В случае необходимости получения элемента ИЛИ-НЕ все просто - соединяем последовательно диодную схему и ключ соотвественно.
НО! Если хотим схему И-НЕ, в последовательном соединение перед базой ключа вставляют еще диод - зачем?

Я рассуждаю следующим образом.
Если диод, значит нужно пропускать ток только в одном направлении (иначе поставили бы резистор).
Но зачем я так и не понял.

[xds]

Два диода вместе с переходом база-эмиттер образуют источник порогового напряжения (~+2.4 В): до тех пор, пока положительное напряжение на входах элемента больше +2,4 В, входные диоды заперты (у них "плюса слева больше", т. е. к ним приложено обратное напряжение). Механизм работы диода в прямом включении как источника напряжения понятен?
